Схеми підключення сонячних панелей: види та особливості

Сонячна енергетика з кожним роком стає все популярнішою у світі та особливо в Україні, враховуючи регулярні перебої з електрикою, значне подорожчання тарифів. Приватні домоволодіння, агрогосподарства, об'єкти інфраструктури та підприємства різної потужності все частіше відмовляються від централізованого електропостачання на користь сонячних панелей. Автономність та незалежність від тарифів дає впевненість у стабільній роботі всього обладнання, у тому числі промислового, медичного, лабораторного тощо. Правильний монтаж сонячних електростанцій дозволить зробити об'єкт самодостатнім, незалежно від того він житловий, промисловий, адміністративний чи комерційний.

Розглянемо детальніше, як правильно встановити та підключити обладнання, які схеми підключення сонячних панелей існують, які з них найефективніші в певних ситуаціях. Ця інформація буде корисною не тільки фахівцям, але й тим, хто планує купувати батареї, визначається з місцем їх встановлення.

Підключення сонячної панелі, особливості її конструкції

Сонячна батарея – це панель із фотоелектричними перетворювачами, що здатні трансформувати енергію сонця на електричний струм. Батареї складаються з багатошарових панелей-вафель, що виготовляються шляхом плавлення кремнієвого піску, який є потужним напівпровідником. Вони покриті полімерною плівкою та пов'язані між собою тонкими мідними канальцями. Плівка під дією тепла сонця перетворюється на гель, герметично «запаковуючи» конструкцію. Задня стінка зроблена з металу, а бічні з ударостійкого скла. Все це поміщено в раму з нержавіючої сталі.

Сонячні промені потрапляють на кремнієву поверхню й вивільняють електрони, які починають рух провідниками. Таким чином ми отримуємо постійний електричний струм. Далі інвертор перетворює його на струм змінний, придатний для живлення електроприладів, освітлення. Він потрапляє в акумулятор для накопичення та подальшої видачі споживачеві.

Оскільки однієї батареї недостатньо для повноцінної роботи станції, відбувається одночасне підключення сонячних панелей за певними схемами. Їх вибір залежить від типу обладнання, інвертора та їх розміщення.

Схеми підключення сонячних панелей, їх види

На сьогодні електрична схема підключення сонячних батарей буває трьох видів: послідовна, паралельна, паралельно-послідовна. Розглянемо детальною кожну з них:

1. Послідовна. Мінусова клема однієї панелі з'єднується з плюсовою наступною, а далі, навпаки, від плюса до мінуса. Таким чином, напруга всієї системи підсумовується, а потужність станції, сила струму не змінюються. Недоліком є те, що при ламанні однієї панелі виходить із ладу вся система. Підключення сонячних батарей у такий спосіб має враховувати те, на скільки модулів розрахований інвертор.

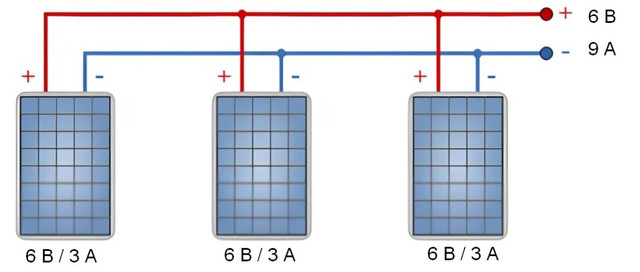

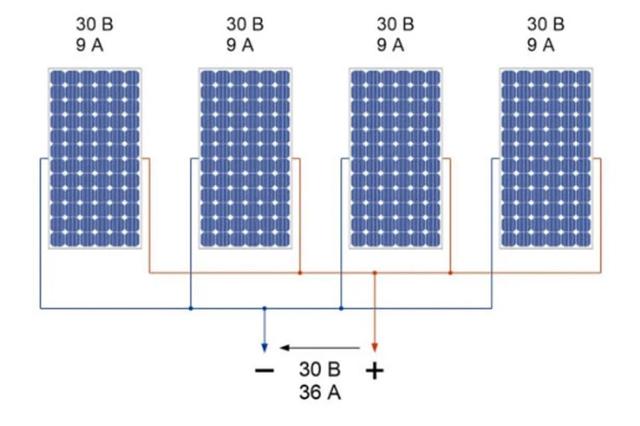

2. Паралельна. З'єднуються всі мінусові та плюсові клеми окремо. Ситуація складається обернена. Потужність залишається колишня, а ось сила струму зростає. Таке підключення сонячної панелі не повинно перевищувати максимальної сили струму, на яку розрахований інвертор. При цьому при виході з експлуатації однієї ділянки інші продовжують функціонувати.

3. Комбінована схема підключення – паралельно-послідовна. Система панелей ділиться на групи, всередині кожної панелі підключаються послідовно, а між собою паралельно. Завдяки такому підключенню вдається збільшити й кількість електроенергії, що виробляється, і її напругу. Останнє необхідне для транспортування електрики на значні відстані.


Зверніть увагу перед тим, як підключити сонячні батареї, на їх положення. Якщо вони розташовані на відкритій ділянці без тіні, послідовне підключення використовувати доречніше, оскільки воно працюватиме за різної погоди. Паралельне підключення розумно застосовувати на невеликих низьковольтних електростанціях там, де можливе тимчасове затінення на окремих ділянках. Такий фактор не вплине на ефективність їхньої роботи. На великих потужних геліоелектростанціях використовується підключення комбінованого типу.

Для чого потрібний контролер зарядки на сонячній електростанції

Для безперебійної роботи альтернативної електростанції обов'язкова наявність такого пристрою, як зарядний контролер. Його використання:

• підвищує ефективність роботи електростанції;
• захищає акумулятор, панелі від короткого замикання;
• запобігає проблемам зворотної полярності при підключенні системи;
• захищає акумулятор від перегріву;
• запобігає перезарядженню акумулятора, направляючи надлишок електроенергії, що виробляється, в баластне навантаження.

При цьому паралельне підключення передбачає використання широтно-імпульсного контролера, який стежить за кількістю використаної електроенергії, захищає його від перезарядки, а самі батареї від перегріву, глибокого розряду.

Підключення послідовного типу вимагає контролера заряду з МРРТ, що здатен знижувати напругу передачі електрики зі збереженням її потужності. Крім того, контролер МРРТ виправить ситуацію при тимчасовому затіненні модуля.

Таким чином використання різних схем підключення та контролерів зарядки дає можливість рівномірно забезпечувати об'єкт необхідною кількістю електроенергії, продовжує термін служби електростанції загалом.

Монтаж та встановлення сонячних панелей в Черкасах

Не дивно, що монтаж сонячних панелей у Черкасах потребує професійного підходу до процесу. Адже якщо ви хочете, щоб електростанція була правильно узгоджена, встановлена, забезпечувала ефективне вироблення енергії та високу віддачу інвестицій, тоді слід звернутися до висококласних фахівців.

Щоб не розчаруватись в альтернативній енергетиці, довіртеся компанії ТОВ Aisen Plus. Наші фахівці допоможуть із підбором обладнання, його покупкою та правильним встановленням, що гарантуватиме вам енергетичну незалежність!
